在中低端導(dǎo)電防靜電改性塑膠領(lǐng)域，炭黑是一種重要的導(dǎo)電添加劑，通過控制炭黑的添加量可以得到不同表面電阻率的高分子化合物。因為炭黑是具備導(dǎo)電特性的，當炭黑填充在塑膠基材中，電的傳導(dǎo)可以沿著接觸的粒子或者被分離成很小的間隙進行。內(nèi)部聚集平均距離受很多參數(shù)影響，包括濃度、結(jié)構(gòu)、聚集體的大小和形態(tài)、尺寸分布、混合效果、溫度等。。導(dǎo)電炭黑是一種特種炭黑，必須具備結(jié)構(gòu)性高、比表面積大、捕捉電子的雜質(zhì)少、結(jié)晶度比較好等特點。

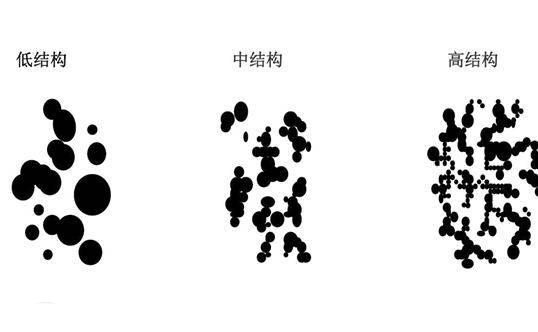

結(jié)構(gòu)性高：一般用吸油值(DBP)來表示炭黑的孔隙度，也就是結(jié)構(gòu)性，吸油值DBP越大，炭黑結(jié)構(gòu)性越高，導(dǎo)電性越好。炭黑的結(jié)構(gòu)性是指大量非常細的（支化和交聯(lián)原生粒子）炭黑粒子間聚成凝集體（鏈狀或串成葡萄狀）的程度，由凝聚體的尺寸、形態(tài)和每一凝集體中粒子數(shù)量所決定。組成聚集體的粒子越多，結(jié)構(gòu)性越高，網(wǎng)狀鏈堆積越緊密，越容易在塑膠基材中形成導(dǎo)電空間網(wǎng)絡(luò)通道，導(dǎo)電性越好，而且不易破壞。結(jié)構(gòu)高的炭黑除了導(dǎo)電性能好之外對材料的硬度和定伸應(yīng)力也有較好的作用。

炭黑的的一次結(jié)構(gòu)（原生結(jié)構(gòu)）：炭黑的制造過程一直處于很高的高溫之下，相鄰的粒子同時生成后互熔成鏈狀，并占有三度空間的聚集體結(jié)構(gòu)。

炭黑的二次結(jié)構(gòu)（暫時結(jié)構(gòu)）：在后加工階段，一次結(jié)構(gòu)之間由于物理吸附或范德華力或靜電而形成較為松散的結(jié)構(gòu)。

一般而言 ,炭黑的一次結(jié)構(gòu)牢固 , 在塑膠改性的過程中不易被破壞 ,存在于導(dǎo)電防靜電塑膠制品之中。而炭黑的二次結(jié)構(gòu)較疏松，在炭黑的造粒、 壓縮和塑膠材料的改性混煉過程中易被破壞。

比表面積大：炭黑的比表面積是指單位質(zhì)量或單位體積（真實體積）中炭黑粒子的總表面積，單位為m2/g或m2/cm3。炭黑的比表面積有外表面積（光滑表面）、內(nèi)表面積（孔隙表面積）和總表面積（外表面積和內(nèi)表面積之和）之分。

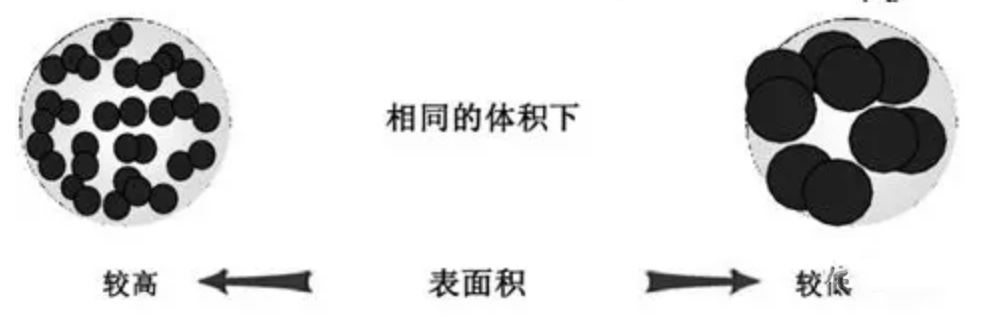

炭黑的比表面積和炭黑的粒徑關(guān)系密切，比表面積越大，炭黑粒子的粒徑越小，單位體積內(nèi)的顆粒數(shù)量就越多，越容易彼此接觸形成網(wǎng)狀通路，因此比表面積越大，導(dǎo)電性就越好。

比表面積的測定方法有：

1.電子顯微鏡測定炭黑的粒徑及比表面積

2.BET法測定炭黑的比表面積

3.碘吸附測定比表面積

4.大分子表面活性劑吸附法測比表面積

5.測定炭黑比表面積的其它方法

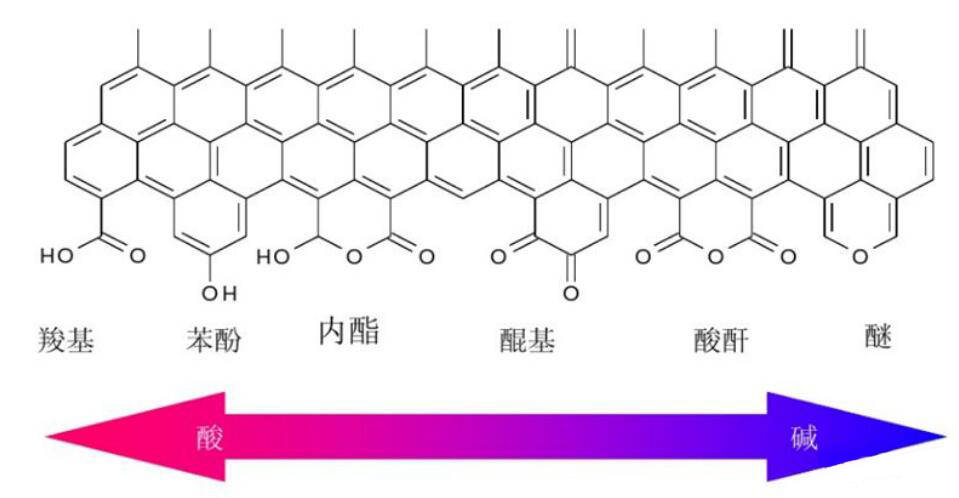

表面官能團少：炭黑的生產(chǎn)過程中，表面經(jīng)常形成一些活性含氧基團，這些官能團的存在會影響電子的遷移，導(dǎo)致塑膠材料的導(dǎo)電性能下降，通常采用PH值來表征該項指標，表面官能團少的炭黑通常成弱堿性或中性。爐法碳黑：大多是醌基，PH值大約為9，氣法碳黑：大多是羧基，PH值大約為4。

啟富塑膠作為優(yōu)秀的導(dǎo)電化合物供應(yīng)商，始終秉持重視客戶需求并為客戶提供類型多樣的導(dǎo)電防靜電產(chǎn)品和定制設(shè)計的ESD塑料創(chuàng)新型解決方案，我們的炭黑導(dǎo)電防靜電化合物的性能適用于各種應(yīng)用，這也得益于我們選擇的優(yōu)秀塑膠和改性助劑基材，我們始終堅持選擇穩(wěn)定的材料供應(yīng)商，并使用高性能的炭黑導(dǎo)電助劑，我們一直堅持以下的導(dǎo)電炭黑選擇原則：

1.高結(jié)構(gòu)性：吸油值DBP大，顆粒柔軟，對材料的機械性能影響小。

2.比表面積越大：低添加量，表面光潔，易于分散。

3.表面官能團少：HP值6.5-9，高純度低雜質(zhì)，是對雜質(zhì)敏感應(yīng)用領(lǐng)域的不二之選。

4.高加工性能：二次結(jié)構(gòu)直徑為0.5-2.5毫米的炭黑顆粒，加工過程不易產(chǎn)生粉塵飛揚，利于保護員工和環(huán)境。
